带有完全伸展的轻型伸缩导轨，LIGHTSILDE由镀锌钢板制成。根据型材高度，导轨由四种尺寸可供选择：45、53、71和76.尺寸53和76是可在打开和关闭位置提供锁止机构的。所有导轨在关闭位置均配有锁定设备。导轨结构允许移除可移动滑块以进行单独安装。（76除外）。
性能参数
机械参数
Size | L [mm] | H [mm] | C0rad [N] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Weight [kg] |
TLSB45 | 250 | 260 | 400 | 64 | 128 | 96 | — | — | — | 0,38 |
300 | 310 | 400 | 96 | 128 | 128 | — | — | — | 0 45 | |
350 | 360 | 400 | 96 | 160 | 64 | 192 | — | — | 0 53 | |
400 | 410 | 450 | 128 | 192 | 64 | 224 | — | 32 | 0 61 | |
450 | 460 | 450 | 160 | 192 | 64 | 160 | 288 | 32 | 0 68 | |
500 | 510 | 450 | 192 | 224 | 64 | 192 | 320 | 32 | 0 76 | |
550 | 560 | 420 | 192 | 256 | 64 | 192 | 384 | 96 | 0 83 | |
600 | 610 | 500 | 224 | 288 | 64 | 224 | 416 | 96 | 0 9 |

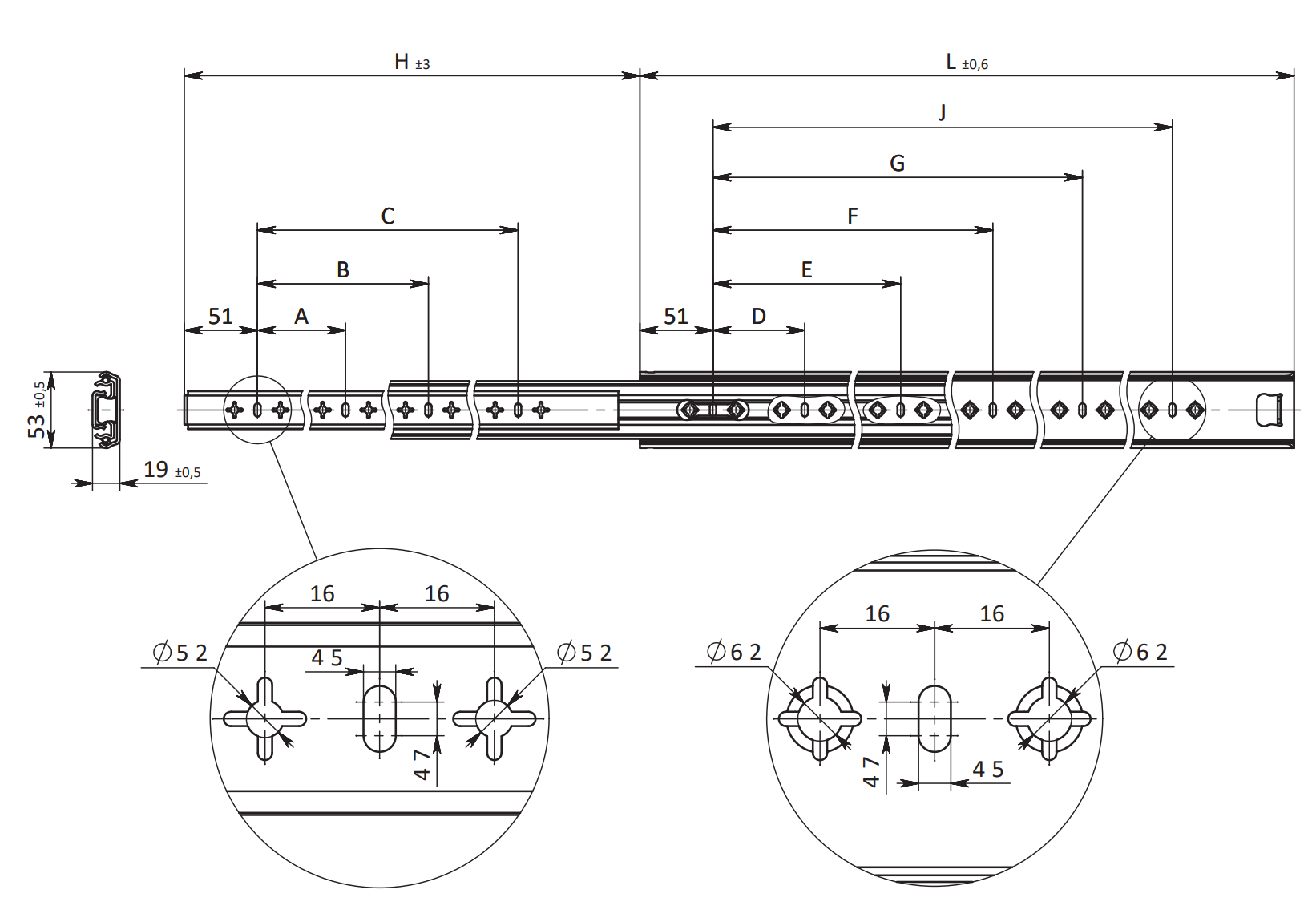

Size | L [mm] | H [mm] | C0rad [N] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | J [mm] | Weight [kg] |
TLSB53 | 300 | 300 | 950 | 192 | — | — | 192 | — | — | — | — | 0 52 |
350 | 350 | 1000 | 224 | — | — | 256 | — | — | — | — | 0 78 | |
400 | 400 | 1050 | 96 | 288 | — | 64 | 288 | — | — | — | 1 04 | |
500 | 500 | 1100 | 160 | 384 | — | 64 | 224 | 384 | — | — | 1 30 | |
600 | 600 | 1000 | 192 | 480 | — | 64 | 256 | 416 | 480 | — | 1 56 | |
700 | 700 | 900 | 224 | 416 | 576 | 64 | 192 | 320 | 480 | 576 | 1 82 | |
800 | 800 | 800 | 224 | 480 | 672 | 64 | 192 | 384 | 544 | 672 | 2 08 | |
| 900 | 900 | 700 | 224 | 512 | 768 | 64 | 192 | 448 | 608 | 768 | 234 | |
| 1000 | 1000 | 600 | 224 | 640 | 864 | 64 | 192 | 480 | 672 | 864 | 260 |
Size | L [mm] | H [mm] | C0rad [N] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | J [mm] | Weight [kg] |
TLSB71 | 500 | 500 | 1100 | 160 | 288 | 416 | — | 224 | 384 | — | — | 2 00 |
600 | 600 | 1050 | 192 | 352 | 480 | — | 224 | 384 | 512 | — | 2 40 | |
700 | 700 | 1000 | 224 | 384 | 576 | 608 | 256 | 416 | 608 | — | 2 80 | |
800 | 800 | 950 | 256 | 448 | 672 | 704 | 288 | 480 | 704 | — | 3 21 | |
900 | 900 | 900 | 288 | 544 | 736 | 800 | 320 | 576 | 832 | — | 3 64 | |
1000 | 1000 | 850 | 288 | 544 | 736 | 896 | 320 | 576 | 768 | 928 | 4 05 |
Size | L [mm] | H [mm] | C0rad [N] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | J [mm] | K [mm] | Weight [kg] |
TLSB76 | 450 | 450 | 2720 | — | — | — | — | 219,8 | — | — | — | 329,3 | 2,3 |
500 | 500 | 2720 | 171,4 | — | — | — | 269,8 | — | — | — | 379,3 | 2,5 | |
600 | 600 | 2670 | 171,4 | — | — | — | 369,8 | — | — | — | 479,3 | 3,0 | |
700 | 700 | 2610 | 171,4 | — | — | — | 469,8 | — | — | — | 579,3 | 3,5 | |
800 | 800 | 2560 | 171,4 | 349,2 | — | — | 569,8 | 215,8 | 374,6 | 533,4 | 679,3 | 4,0 | |
900 | 900 | 2480 | 171,4 | 349,2 | 501,6 | — | 669,8 | 215,8 | 425,4 | 635 | 779,3 | 4,5 | |
1000 | 1000 | 2370 | 171,4 | 349,2 | 501,6 | — | 769,8 | 215,8 | 476,2 | 736,6 | 879,3 | 5,0 | |
1100 | 1100 | 2180 | 171,4 | 349,2 | 501,6 | 704,8 | 869,8 | 215,8 | 527 | 838,2 | 979,3 | 5,5 | |
1200 | 1200 | 2040 | 171,4 | 349,2 | 501,6 | 806,4 | 969,8 | 215,8 | 577,8 | 939,7 | 1079,3 | 6,0 |
