TSB系列

全延伸伸缩导轨由两个TB系列导轨组装，安装在刚性S形型材上，该结构提供高负载能力并将挠度降低到完全伸展时最小，使用锁进行修改在关闭位置和双向行程可用。

性能参数

Size

L

[mm]

Н

[mm]

С0rad(1) [N]

available holes

\ total holes


TSB28

290

296

1 140

3/4

370

380

1 538

4/5

450

464

1 938

4/6

530

548

2 340

6/7

610

630

2 752

6/8

690

714

3 154

7/9

770

798

3 556

7/10

850

864

4 222

9/11

930

950

4 480

9/12

1 010

1 034

4 108

10/13

1 090

1 118

3 792

10/14

1 170

1 202

3 522

12/15

1 250

1 266

3 390

12/16

1 330

1 350

3 172

13/17

1 410

1 434

2 980

13/18

1 490

1 518

2 810

15/19

Size

L

[mm]

Н

[mm]

С0rad(1) [N]

available holes

\ total holes


TSB35

450

494

2 500

5/6

530

558

3 370

6/7

610

646

3 816

6/8

690

734

4 264

7/9

770

798

5 158

8/10

850

886

5 602

9/11

930

974

6 048

9/12

1 010

1 038

6 952

10/13

1 090

1 126

7 016

11/14

1 170

1 214

6 480

12/15

1 250

1 278

6 242

12/16

1 330

1 366

5 814

13/17

1 410

1 454

5 442

14/18

1 490

1 518

5 272

15/19

1 570

1 606

4 964

15/20

1 650

1 694

4 690

16/21

1 730

1 758

4 564

17/22

Size

L

[mm]

Н

[mm]

С0rad(1) [N]

available holes

\ total holes


TSB43

530

556

41 22

6/7

610

626

5 206

6/8

690

726

5 550

7/9

770

796

6 638

8/10

850

866

7 746

9/11

930

966

8 072

9/12

1 010

1 036

9 180

10/13

1 090

1 106

10 208

11/14

1 170

1 206

9 220

12/15

1 250

1 276

8 796

12/16

1 330

1 376

8 054

13/17

1 410

1 446

7 728

14/18

1 490

1 516

7 426

15/19

1 570

1 616

6 890

15/20

1 650

1 686

6 650

16/21

1 730

1 756

6 426

17/22

1 810

1 856

6 022

18/23

1 890

1 926

5 838

18/24

1 970

2 026

5 500

19/25

Size

L

[mm]

Н

[mm]

С0rad(1) [N]

available holes

\ total holes


TSB63

610

666

7 004

6/8

690

746

8 504

8/9

770

826

10 024

8/10

850

906

11 560

9/11

930

986

13 104

9/12

1 010

1 066

14 658

11/13

1 090

1 146

16 218

11/14

1 170

1 226

17 784

12/15

1 250

1 306

19 354

12/16

1 330

1 386

20 928

14/17

1 410

1 546

24 082

14/18

1 490

1 466

22 504

15/19

1 570

1 626

25 664

15/20

1 650

1 706

24 728

17/21

1 730

1 786

23 654

17/22

1 810

1 866

22 668

18/23

1 890

1 946

21 762

18/24

1 970

2 026

20 926

20/25

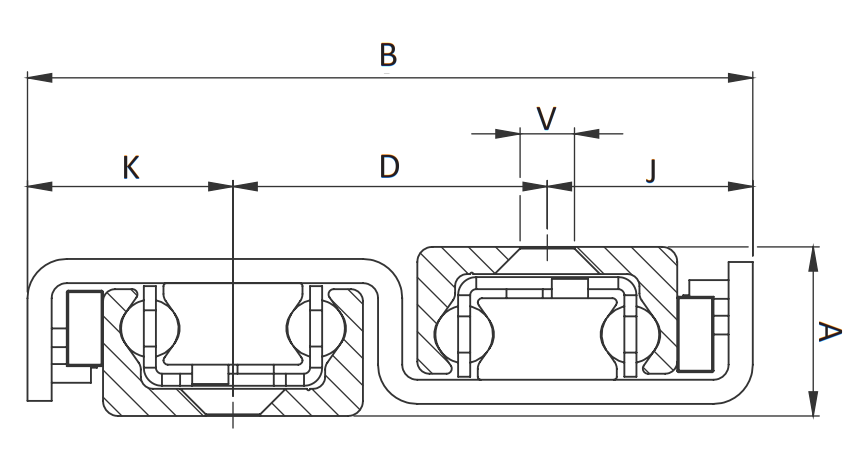

机械参数

Size

А

[mm]

В

[mm]

K

[mm]

D

[mm]

J

[mm]

V(1)

Weight [kg/m]

TSB28

17

84

24,5

35

24,5

M5

6,40

TSB35

22,5

104

30,5

43

30,5

M6

10,10

TSB43

28

120

34

52

34

M8

14,60

TSB63

40

208

64

80

64

M10

32,60
